艾文斯风管在浙江省警卫局后勤保障基地项目的应用

浏览次数:次 来源:未知
  “浙江省警卫局后勤保障基地一期工程”项目建设单位是中国人民武装警察警卫部队浙江省警卫局;建设地址位于杭州市滨江区;建筑面积:37000平方米;工程估价:10亿;项目规模:中型项目;后勤保障基地有室内篮球馆、游泳馆,健身中心等。

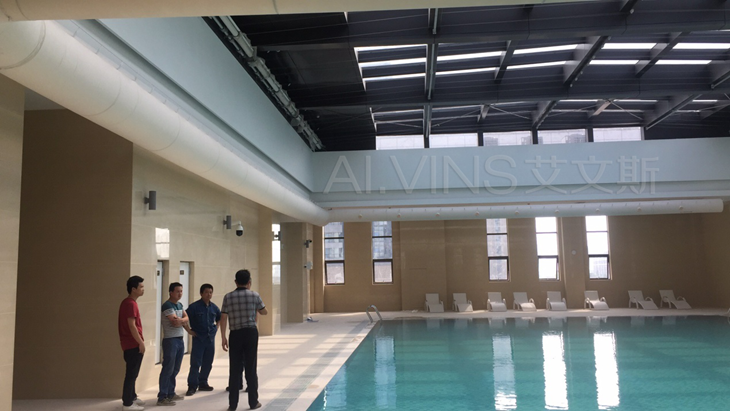

  中国人民武装警察警卫部队浙江省警卫局后勤保障基地项目游泳馆

  体育场所按功能一般分为竞赛类馆、大球类馆、小球类馆、游泳馆和各类健身馆。竞赛类馆场地空间高、空调面积大,针对观众席和比赛场地分别有不同的送风要求; 大球类馆一般要求到指定区域上空风速达0.3-0.5m/s即可;小球类馆对风速要求很高,场地上空要求小于0.2m/s;游泳馆则对防凝露和防腐蚀有很高要求。

  此项目中的篮球馆属于典型的大球馆,这类场所的特点:对风速要求不是太高,到指定区域上空达0.3-0.5m/s即可。

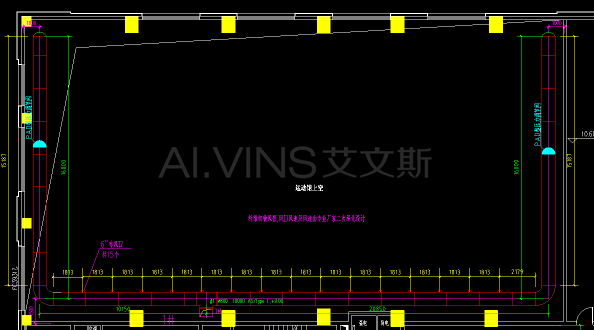

  位于三楼的篮球馆,层高9m,钢架结构。艾文斯布袋风管设计直径800的风管呈U形沿墙布置,采用15个6寸布喷嘴送风, 送风覆盖面积大,风速低,无噪音,均匀舒适。重量极轻的艾文斯布袋风管大大降低屋顶承重,采用钢绳悬挂系统,安装便捷,大幅降低整个系统造价。风管材质选用米白色,与周围环境相协调,突出了艾文斯布袋风管美观高档的特性。


  篮球馆布袋风管方案设计图

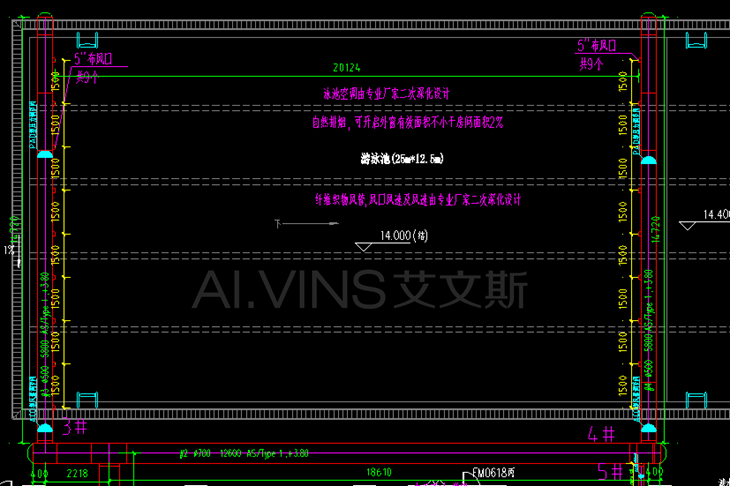

  在四楼的室内游泳馆,不仅空气潮湿,还会有腐蚀性,要求空调系统送风无吹风感,防凝露和防腐蚀。业主考虑到金属风管易腐蚀,且噪音大,不仅影响整体装饰效果,还需解决较重的凝露问题,要求机房内外全部用布袋风管,空调机组出风口尺寸690*690,艾文斯布袋风管设计方变圆入口,并在方形出风口周边包一层保温棉,防止布袋风管的入口与空调机组出风口经过长时间摩擦而破损。艾文斯布袋风管在游泳馆上空沿墙布置风管,主管直径700,两根支管直径500,设计采用9个5寸布喷嘴送风,采用微渗透性纤维材料,在解决凝露同时又达到高空节能的目的。游泳池旁的管理办公室内的送风形式也是采用直径200的布袋风管,风管安装在吊顶上方,从游泳馆的φ700的主管上分一根支管出来接进入管理办公室,再下立管直接与吊顶内固定好的尺寸为160*160的方形散流器连接。艾文斯布袋风管不仅解决客户的各种需求,还能与装饰融为一体。


  游泳馆布袋风管方案设计图

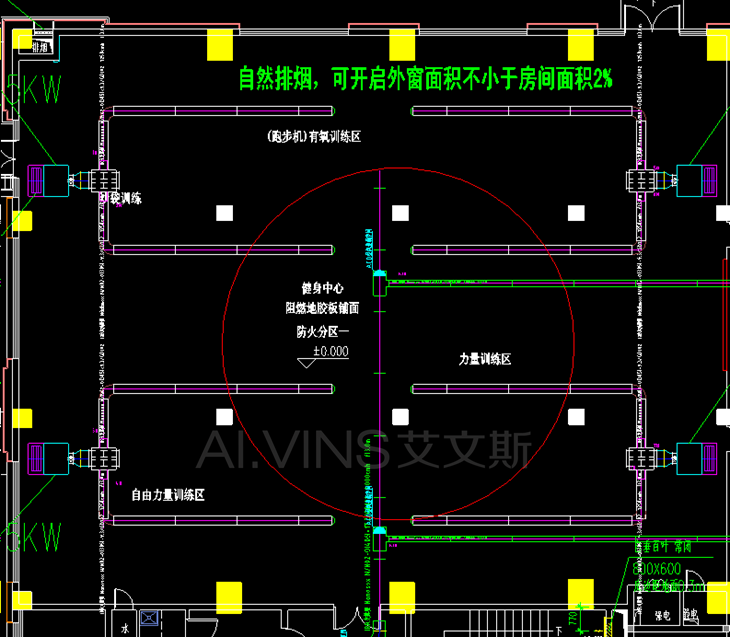

  健身场馆一般空间都不高,位于一楼,层高4.5m,为了避免人员运动出汗后感冒,要求空调风速不宜过高。根据空间高度均匀布置了8根艾文斯布袋风管,管底标高3m,每根艾文斯风管覆盖4米宽区域,由于风量小,选用微渗透材质,5、7点钟方向开两排孔,末端风速设计为0.3m/s。在防凝露的同时保证大部分的风从喷孔送出。不仅送风均匀舒适,颜色上采用黑色,与室内装修环境十分匹配协调。

  健身中心布袋风管方案设计图

  在此项目中,艾文斯布袋风管系统的几大应用优势均得以体现。

  【灵活、量身定制的个性解决方案】

  艾文斯布袋风管系统布局具有较大的灵活性,可以根据客户需求进行个性化定制,每个系统都是独立的100%定制。

  【重量轻,对屋面承重无要求】

  艾文斯布袋风管系统由特殊纤维柔性材料制成,重量极轻,经为传统金属风管系统的1/40左右,特别适合对方屋顶无承重能力的场所。

  【安装简单,节省人力成本,性价比高】

  由于重量轻而出厂为成型产品,无需现场制作,在安装人工和安装时间方面相比传统风管都大大节省,通常艾文斯布袋风管系统的成本比传统风管节省10%到30%。

  【拆卸方便,可重复利用】

  因采用钢绳悬挂方式安装,系统拆卸相当方便,且可重复利用。

  艾文斯布袋风管系统在体育场所的应用从对风速要求不高的大球类馆,如篮球馆、网球馆,到对末端风速要求严格的小球类馆,如羽毛球和乒乓球等场馆,同时,也为防凝露和防腐蚀要求较高的游泳、跳水类项目提供了最佳解决方案。

  此次艾文斯与浙江省警卫局的成功合作,将是布袋风管系统在体育场所又一次成功应用,为艾文斯在体育场所的推广应用奠定了良好的基础。
